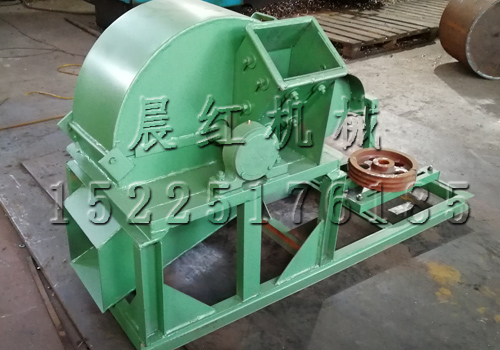

木屑粉碎机液压系统之自动工况原理

       木屑粉碎机液压系统之自动工况原理

       手动换向阀处于上位。开机时无粉碎物投入，无负荷，液压泵以最大排量供油，马达实现最高转速进行空载运行。此时电磁换向阀处于常工作位( 左位) 。随着粉碎物的投入，负荷增大，液压泵排量降低，马达减速运行，增大马达输出扭矩，实现大负荷作业。当粉碎物投入过多，负荷达到一定值时，马达扭矩达到一定值时，液压泵排量降低到一定值，液压泵出口压力达到一定值 a 时，压力继电器使电磁换向阀得电，电磁换向阀换位到得电工作位( 右位) ，马达反向运转，实现吐料作业。注意: 在电磁换向阀换向后，液压泵出口压力一般会降低，此时压力继电器断电,但电磁换向阀必须要获得一定持续时间的电流这就要用电控电路来实现如图 2 所示。当粉碎物投入使负荷达到吐料也无法完成时，液压泵出口压力达到另一定值时，通过溢流阀卸荷实现过载保护。此时泵的排量达到最小，同时系统发出警报，需要停机进行检查。
